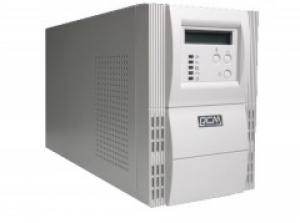

타워모델( LCD Display)

VGD-1000

19" 랙마운트 모델

VGD-1000-RM

입력

용량 (VA)

1000VA

용량 (W)

700W

주파수

50 / 60 Hz 주파수 자동감지

출력

전압 (on battery)

220V +/-1%

주파수 (on battery)

50 / 60 Hz +/-0.5%

절체시간

0 ms

과부하 회복

과부하 제거후 자동 회복

HE 모드 (AC to AC)

> 95 %

UPS 그린 모드

에너지절약모드 (무바하시 자동 셧다운)

UPS 디자인/기술

On-Line / 완전 디지털 마이크로프로세서 제어

출력파형

정현파

Harmonic Distortion

< 3% of T.H.D. at linear load

Crest Factor

3 : 1

보호 및 필터링

서지보호

120V (IEEE C62.41) / 230V (IEEEC61000-4-5 level 3)

과부하보호

1분동안 125%, 10초동안 150% 과부하시 자동셧다운

단락

UPS 출력 단락 또는 입력 퓨즈  보호

시스템 디스플레이 경보음

LED 디스플레이

UPS on(녹색), line-mode(녹색), battery mode(황색), bypass(황색), fault(적색)

LCD 디스플레이

입/출력전압, 입/출력 주파수, 온라인 모드, 백업모드, 배터리 용량, 부하 레벨, 기타

경보음 (배터리백업)

매 5초마다

UPS 고장

계속적인 경보음

통신포트

RS-232 Serial Port 또는 USB

배터리

타입

무보수 밀폐형 무누액 배터리

DC 전압

36V / 12V7.2AH x 3

DC 전압 (V) Battery (1U)

24V / 6V7.2AH x 4

DC 전압 (V) Battery (2U)

36V / 12V7.2AH x 3

충전시간(완충전의 90%까지)

4 시간

관리

Self-test, adjustable battery transfer points and alarm settings

배터리보호

Cut off without draining any current when battery is low

콜드스타트 (DC Start)

YES

정전보상시간 (타워)

7 분(연장가능)

정전보상시간 (완충전) -연장가능

2U* = 7 분,1U = 4 분

정전보상시간 (반부하)-연장가능

2U*= 15 분,1U = 10 분

규격

입력 lnlet

NEMA 5-15 (120V) / IEC 320 (230V)

출력 Receptacles

NEMA 5-15 (120V) / IEC 320 (230V)

총l Receptacles(UPS+Surge / Surge Only)

6 (120V), 4 (230V)

타워 규격 lnchesmm (inch) W x D x H

155 x 410 x 238(6.0" x 16.5" x 9.4")

19" 랙마운트 규격 (inch)

428 x 525 x 44 (16.9" x 20.7" x 1.7") 1U

428 x 425 x 84 (16.9" x 16.7" x 3.3") 2U

순중량 kg (lb) Tower model

16.2 (35.6)

선적중량 kg (lb)Tower Model

18.2 (40.0)

환경

작동온도

0 - 40 deg C / 32 ~ 104 deg F

저장온도

-20 ~ 50 deg C / -4 ~ 122 deg F

표고

최대 3,500 meters

소음(1 meter from surface)

< 40 dBA

습도

0 ~ 95% ( non-condensing)

적합.인증

안전인증

UL 1778, CE, 전기안전인증

EMC (EMS / EMI)

IEC 61000-4, FCC Part 15, CISPR 22, 전기안전인증

A/S 보장

1년

A/S 정책

한국소비자보호법을 따름
